BRAX DSP
Το ακατόρθωτο χρεάζεται λίγο παραπάνω χρόνο. Η πρώτη ιδέα ήρθε το
2011, και υλοποιήθηκε το 2018. Το ολοκαίνουργιο BRAX DSP πέρασε μέσα απο το
μεγαλύτερη και πιο εξοντωτική διαδικασία εξέλιξης στην ιστορία της Audiotech
Fischer. Μετά απο τεράστια αναμονή απο πελάτες σε όλο τον κόσμο, είμαστε
περήφανοι που ανακοινώνουμε τον πιο εξελιγμένο επεξεργαστή παραγωγής, που -
χωρίς αμφιβολία - επαναπροσδιορίζει τόσο την ποιότητα ήχου όσο και τη
λειτουργικότητα.
Δεν είναι μόνο το πρώτο DSP στην αγορά που αξίζει να φέρει το
περίφημο λογότυπο BRAX, αλλά επίσης ανεβάζει τα standards σε ασυναγώνιστο
επίπεδο.
Η Audiotec Fischer αψήφησε όλες τις δυσκολίες προκειμένου να
φτάσει κάθε λεπτομέρεια αυτού του τεχνολογικού αριστουργήματος στο απόλυτο.
Η «καρδιά» αποτελείται ουτε λίγο ουτε πολύ απο τρία (3!)
από τα πιο προηγμένα 64 bit Sigma350 audio DSPs σταθερού σημείου, με την
απίστευτη επεξεργαστική ισχύ 3,6 δισεκατομμυρίων MAC operations ανά
δευτερόλεπτο. Αυτό επιτρέπει στην λειτουργία ολόκληρου του συστήματος ρυθμό
δειγματοληψίας 192 kHz, επεκτείνοντας το εύρος συχνοτήτων ήχου στα 80 kHz. Η
μετατροπή σήματος πραγματοποιείται από τους καλύτερους μετατροπείς A / D και D /
A από την Asahi Kasei με προδιαγραφές πέρα ??από τη φαντασία.
Φυσικά έχει δοθεί τεράστια προσοχή στον σχεδιασμό του
τροφοδοτικού που είναι το βασικό θεμέλιο για τέλεια ποιότητα ήχου. Πενήντα πέντε
ρυθμιστές τάσης καθαρίζουν και σταθεροποιούν όλες τις τάσεις τροφοδοσίας για
κάθε στάδιο ξεχωριστά. Ένας νέος high-performance 32 Bit CoProcessor (ACO)
εποπτεύει κάθε λειτουργία και διασφαλίζει την ταχύτερη επικοινωνία με το
λογισμικό DSP PC-Tool και το προαιρετικό τηλεχειριστήριο DIRECTOR.
Αλλά εκτός από όλα τα τεχνικά χαρακτηριστικά του, το BRAX DSP
σηματοδοτεί την αρχή μιας νέας εποχής όσον αφορά τη συνδεσιμότητα. Η ιδιαίτερη
modular τεχνολογία που διαθέτει, του επιτρέπει τη διαμόρφωση των εισόδων και
εξόδων είτε ως αναλογικά, είτε ως ψηφιακά αλλά και ως συδυαστικά των
παραπάνω. Είναι φυσικά ευνόητο, ότι με αυτήν την ευελιξία του, το BRAX DSP εν θα
είναι σε θέση να υποστηρίξει κανενός είδους διαμόρφωση συστήματος, σήμερα αλλά
και στο μέλλον. Η αρχιτεκτονική του, έχει σαν βάση την σιγουριά και την
ικανότητητα για μελλοντικές υλοποιήσεις, χωρίς συμβιβασμούς.
Specifications!
Χαρακτηριστικά
-
Τρία εξαιρετικά ισχυρά 64-bit audio DSP Sigma350 σταθερού σημείου , με
ανάλυση 64 Bit και συνολικης υπολογιστικής ισχύος 3,6 δισεκατομμύριων
λειτουργιών ανά δευτερόλεπτο.
-
State-of-the-art " A / D και D / A μετατροπείς Asahi Kasei "Velvet Sound με
ανάλυση 32 Bit
-
Ρυθμός δειγματοληψίας 192 kHz για ήχο Ultra High Resolution εύρους έως 80
kHz
-
Οι αυστηρές προδιαγραφές σε μετρήσεις όπως S/N ratio, και THD είναι σχεδόν
μη μετρήσιμες.
-
Modular τεχνολογία με 8 εισόδους, και 12 εξόδους, παραμετροποιήσιμες μεταξύ
αναλογικών και ψηφιακών.
-
4 στερεοφωνικές αναλογικές είσοδοι επιλέξιμες μεταξύ RCA / Cinch /
Highlevel ή Optical / Coaxial / SPDIF
-
6 στερεοφωνικές αναλογικές έξοδοι επιλέξιμες μεταξύ RCA / Cinch / Highlevel
ή Optical / Coaxial / SPDIF
-
Output modules με δυνατότητα επιλογής δειγματολειψίας μεταξύ 48, 96 or 192
kHz
-
Αναλογικές μονάδες εξόδου με μεταβλητά φίλτρα και επιλέξιμη τάση εξόδου 2, 4
ή 8 Volt
-
Σίγαση των αναλογικών σταδίων εξόδου μέσω ρελέ με επιχρυσωμένες επαφές
-
Πρόσθετη στερεοφωνική είσοδος SPDIF (οπτική / ομοαξονική) καθώς και module
σύνδεσης για διάφορες επεκτάσεις .
-
Διπλή Πρόσθετη στερεοφωνική είσοδος SPDIF (οπτική / ομοαξονική) καθώς και
μονάδα σύνδεσης για επεκτάσεις συστήματος
-
Διπλή υποδοχή BEC (BRAX Extension Card) για προαιρετικές εισόδους / εξόδους
, όπως Bluetooth ® Audio
Streaming, High Resolution Audio Streaming μέσω USB κ.λπ.
-
Μοναδικά ηχητικά εφέ DSP όπως η " Augmented Bass Processing " που
βελτιστοποιεί δυναμικά την απόκριση μπάσων του υπογούφερ, το "StageXpander"
που διευρύνει σημαντικά το εύρος της στερεοφωνικής εικόνας, τη λειτουργία
"RealCenter", η οποία επιτρέπει μια τέλεια εστίαση τόσο για τον οδηγό όσο
και για τον συνοδηγό.
-
Ιδιαίτερα πολύπλοκο τροφοδοτικό με συνολικά 55 voltage regulators και με
τεχνολογία Start-Stop.
-
Τεχνολογία DiSAC (Digital Signal Analog Controlled) όταν συνδυαστεί με BRAX
MX4 PRO.
-
ACO - Προηγμένος 32 bit Co processor υπέυθυνος για όλες τις εργασίες
ελέγχου και επικοινωνίας
-
10 ενσωματωμένες ηχητικές μνήμες για Sound Setups.
-
Εναλλαγή μεταξύ ηχητικών μνημών μέσα σε χιλιοστά του δευτερολέπτου.
-
Υψηλή ταχύτητα μεταφοράς δεδομένων και βελτιωμένη χρηστικότητα
-
Κατασκευασμένο από τα καλύτερα εξαρτήματα με τις χαμηλότερες ανοχές,
τοποθετημένο σε ένα στιβαρό αλουμινένιο σασί
-
Πλακέτα 8 στρώσεων με εξαιρετικά χαμηλή σύνθετη αντίσταση.
-
Αποκλειστικά αναλογική μετάδοση ηχητικού σήματος στα module εισόδου και
εξόδου.
Χαρακτηριστικά DSP
RealCenter
Η λειτουργία "RealCenter" είναι ένας αλγόριθμος, που αναπτύχθηκε
από την Audiotec Fischer, ο οποίος δίνει έμφαση στην μουσική πληροφορία που
υπάρχει τόσο στο αριστερό όσο και στο δεξί μπροστινό κανάλι με σκοπό τη
δημιουργία ενός μοναδικού "κεντρικού" σήματος.
Σε αντίθεση με τις συνηθισμένες πρακτικές, στις οποίες
αθροίζονται μόνο τα κανάλια, η ένταση του κεντρικού σήματος ελέγχεται επίσης
δυναμικά από το στερεοφωνικό ενημερωτικό περιεχόμενο του αριστερού και του
δεξιού καναλιού.
Ακούγεται περίπλοκο, αλλά το αποτέλεσμα είναι εκπληκτικό: Αυτό σημαίνει ότι αν
παραχθεί ένα ηχητικό σήμα μόνο στο αριστερό ή το δεξί κανάλι, το κεντρικό κανάλι
δεν θα αναπαράξει σήμα.
Στην περίπτωση κοινού σήματος, το επίπεδο έντασης του κεντρικού
καναλιού μειώνεται μόνο κατά 6 dB (= επίπεδο μισής έντασης). Η τεχνολογία
“RealCenter” της Audiotec Fischer επιτρέπει μια μοναδική, ευρεία ηχητική σκηνή
τόσο για τον οδηγό όσο και για τον συνοδηγό! Επομένως, τα μειονεκτήματα ενός
συμβατικού κεντρικού καναλιού, όπως μια παρεμβατική, μικρή σκηνή ήχου, ανήκουν
στο παρελθόν.
Augmented Bass Processing
Η τεχνολογία "Augmented Bass Processing" της Audiotec Fischer,
που αποτελείται από τα δύο επαναστατικά χαρακτηριστικά ήχου "Dynamic Bass
Enhancement" και "SubXpander", έχει αναπτυχθεί ειδικά για να βελτιώσει δραματικά
την αναπαραγωγή χαμηλών συχνοτήτων των subwoofer μέσα στο αυτοκίνητο.
Το "Dynamic Bass Enhancement" συνδυάζει έξυπνα το βαθύ μπάσο σε υψηλές εντάσεις
- ανεξάρτητα από το είδος της μουσικής ή τις ηχητικές ρυθμίσεις στην κεντρική
μονάδα.
Ανάλογα με το σήμα εισόδου, το "Dynamic Bass Enhancement"
ενισχύει το φάσμα των χαμηλών συχνοτήτων και αλλάζει την συχνότητα του subsonic
filter. Το αποτέλεσμα είναι πολύ πιο δυνατό και χαμηλό μπάσο σε χαμηλές και
μεσαίες εντάσεις χωρίς τον κίνδυνο υπεροδήγησης του subwoofer. Αν βέβαια
θέλετε ακόμη πιο χαμηλά μπάσα, μπορείτε να ενεργοποιήσετε το «SubXpander». Ως εκ
τούτου, προστίθενται επιπλέον ήχοι sub-harmonic σε συχνότητες μεταξύ 50 και 100
Hz.
StageXpander
Ανάλογα με τη διάταξη των ηχείων στο όχημα, στα μπροστινά
καθίσματα μπορεί να δημιουργηθεί μεγαλύτερη ή μικρότερη αίσθηση στερεοφωνικής
εικόνας. Επίσης, ένα κεντρικό ηχείο μπορεί να περιορίσει επιπλέον το εύρος της.
Το νέο "StageXpander" της Audiotec Fischer - ένα χαρακτηριστικό
ήχου που φαίνεται να ξεπερνά τέτοιους περιορισμούς, επιτρέπει τη δημιουργία μιας
ευρύτερης στερεοφωνικής εικόνας χωρίς να επηρεάζει αρνητικά την ακρίβεια του
εντοπισμού των φωνών ή των οργάνων! Η ρύθμισή του γίνεται σε 4 βαθμίδες.
ClarityXpander
Ψάχνετε περισσότερη διαφάνεια και σώμα στις υψηλές συχνότητες;
Με το "ClarityXpander" η Audiotec Fischer προσφέρει τώρα το
σωστό εργαλείο.
Με σωστή ρύθμιση (σε τρία βήματα) η λειτουργία αυτή, προσθέτει
επιπλέον αρμονικές στο ανώτερο εύρος συχνοτήτων - αυτό είναι ιδιαίτερα χρήσιμο
εάν τα εργοστασιακά ηχεία έχουν περιορισμένη δυναμική στις ψηλές συχνότητες.
Η επιπλέον αίσθηση πρίμων δεν στοχεύει μόνο τα δύο μπροστινά
κανάλια αλλά και το κεντρικό κανάλι, με ξεχωριστή ρύθμιση. Ακόμα καλύτερα - το
κεντρικό κανάλι επιτρέπει την ενεργοποίηση ενός αυτόματου και δυναμικού ελέγχου,
ώστε μουσικές με παραπάνω πρίμα να μην γίνονται κουραστικές.
Technical data

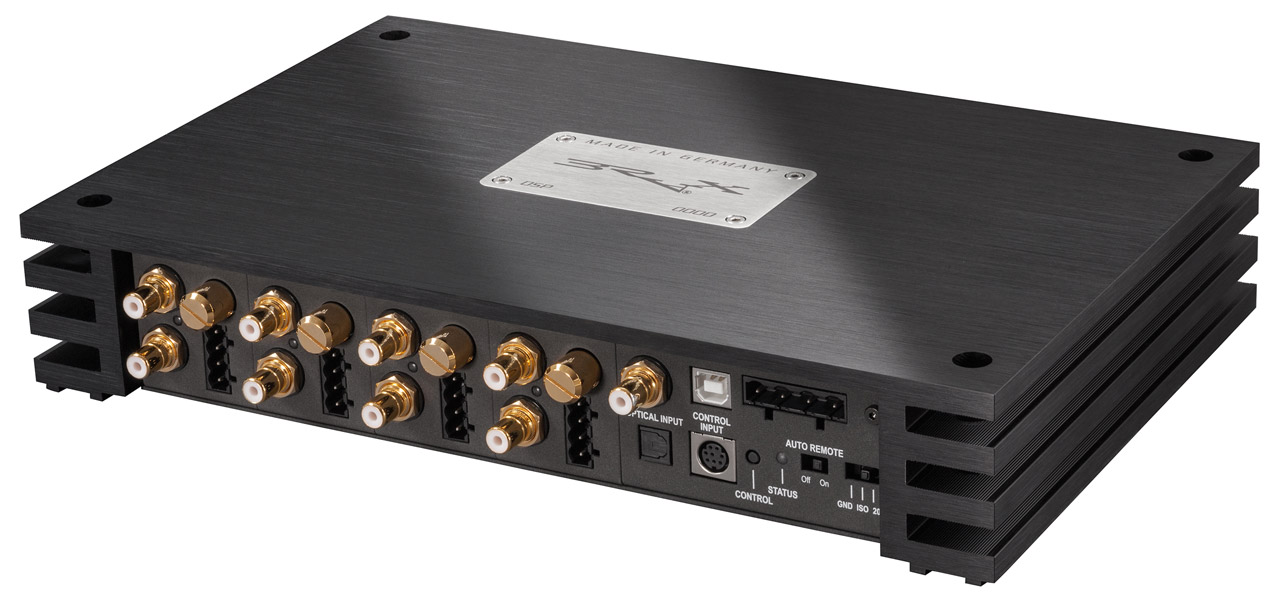

Inputs |
Up to 8
x RCA / Cinch + 8
x highlevel speaker input
or
up to 4 x stereo
SPDIF in optical / coaxial
1 x Optical SPDIF (12 - 96 kHz)
1 x Coaxial SPDIF (12 - 192 kHz)
1 x Remote In
1 x Remote control input |
Input sensitivity |
RCA / Cinch 1
- 8 Volts
Highlevel 3.5
- 30 Volts |

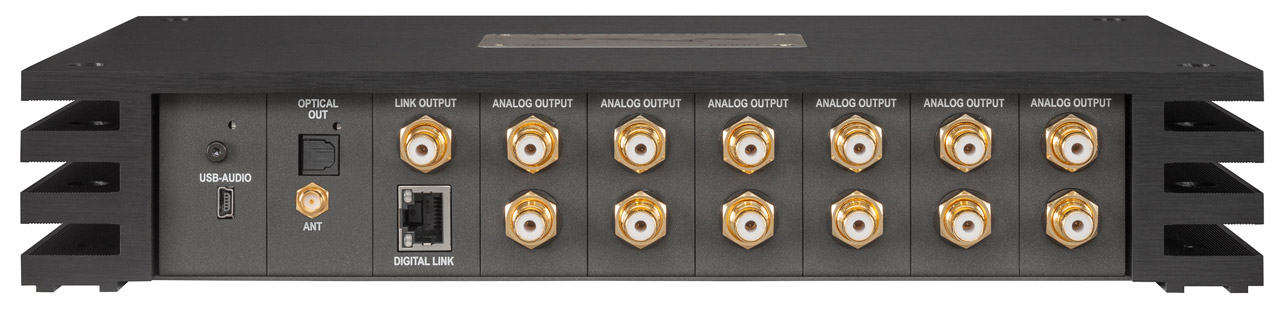

Outputs |
Up to 12
x RCA / Cinch
or
up to 6
x stereo SPDIF out optical / coaxial (48 / 96 / 192 kHz)
1 x Remote Out
1x SPDIF Link |
Output voltage |
2 / 4 / 8 Volt RMS adjustable |
Frequency response |
5 Hz - 80,000 Hz |
DSP resolution |
64 Bit |
DSP power |
3 x 295 MHz (3.6 Mrd. MAC operations/sec |
Sampling rate |
192 kHz |
DSP type |
3 x Audio signal processor |
Signal converters |
A/D: Asahi Kasei AK5572EN 32 Bit
D/A: Asahi Kasei AK4490EQ 32 Bit |
Signal-to-noise ratio digital input |
122 dB (A-weighted) |
Signal-to-noise ratio analog input |
116 dB (A-weighted) |
Total harmonic distortion (THD+N) digital input |
< 0.0004 % |
Total harmonic distortion (THD+N) analog input |
< 0.0006 % |
IM distortion (IMD) digital input |
< 0.0013 % |
IM distortion (IMD) analog input |
< 0.002 % |
Crosstalk |
> 110 dB
(1 kHz) |
Operating voltage |
10.5 - 16 Volt (max. 5 sec. down to 6 Volts) |
Current draw |
2400 mA |
Max. remote output current |
500 mA |
Additional features |
Modular input / output concept, 2 x BEC Slot, ground
lift switch, 32 Bit CoProcessor, control Input, ADEP.3 circuitry,
Auto remote switch, DiSAC volume control in combination with BRAX
MATRIX MX4 PRO |
Dimensions (H x W x D) |
310 x 200 x 56 mm |
Συσκευασία :
-
1 x High-end signal processor BRAX DSP
-
1 x καλώδιο USB
-
2 x Allen
-
1 x Εγχειρίδιο
